Algumas perguntas comuns no setor de analisadores de tamanho de partículas a laser(2)

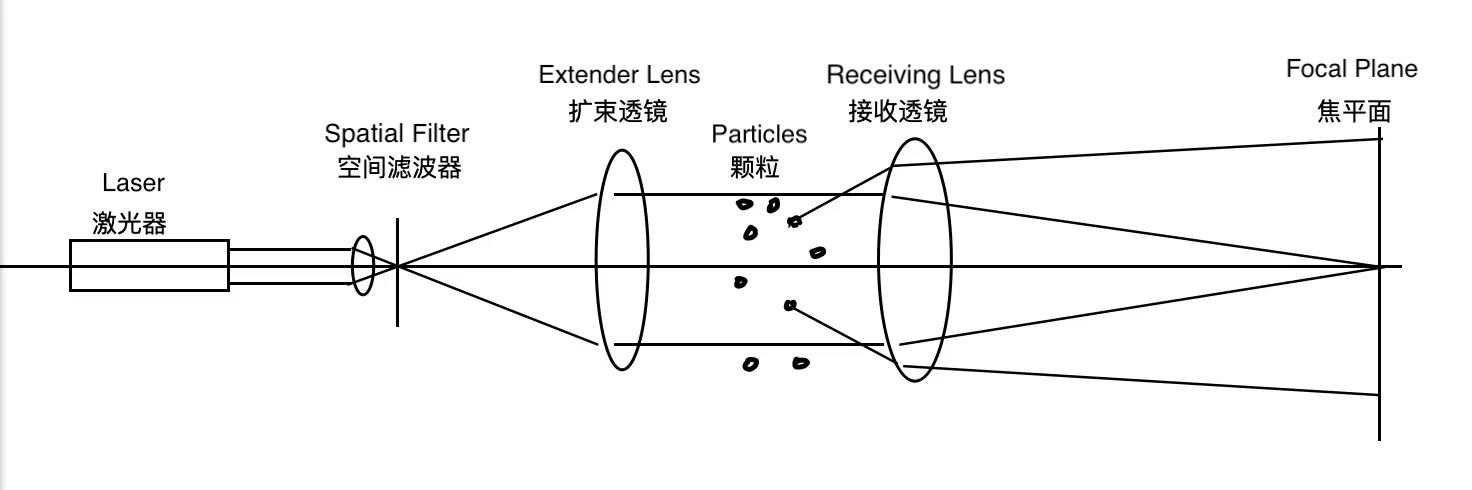

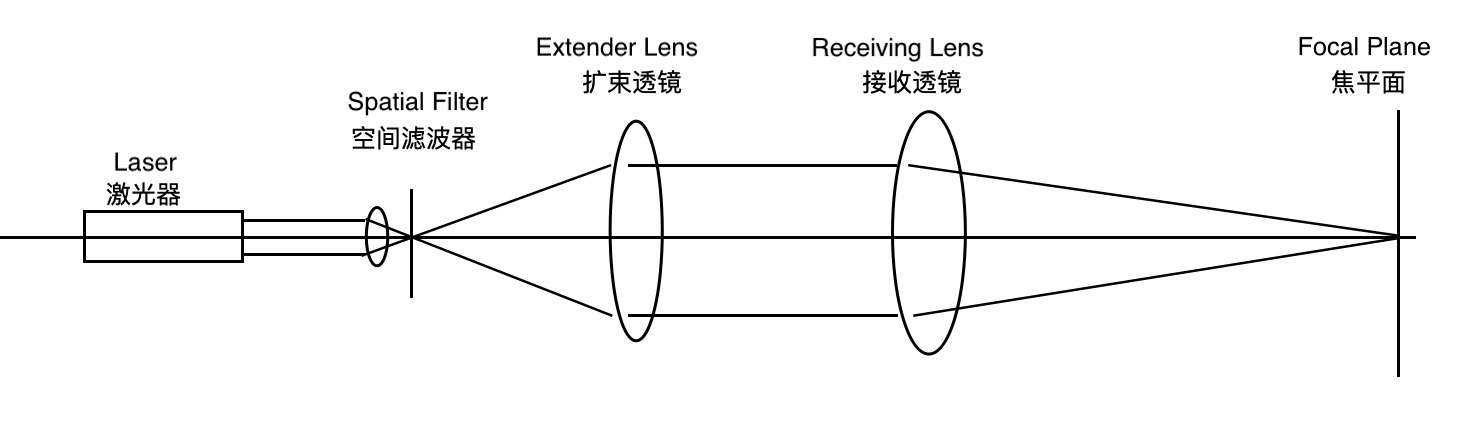

O analisador de tamanho de partícula a laser é geralmente composto de laser, lente de Fourier, conjunto de fotorreceptores, sistema de conversão e transmissão de sinal, sistema de dispersão de amostra, sistema de processamento de dados e assim por diante. O feixe de laser emitido pelo laser é filtrado, expandido e colimado em um feixe paralelo. Sem que o feixe paralelo incida sobre a partícula, o feixe passa pela lente de Fourier e a converge para o foco. Quando as partículas são uniformemente colocadas ao longo do caminho do feixe paralelo de uma certa maneira, o feixe de laser que passa pelas partículas será difratado ou espalhado, e parte da luz será espalhada para fora em um ângulo em relação ao eixo óptico (como mostrado na Figura 1). Está provado que o ângulo de dispersão entre a luz emitida por partículas grandes e o eixo óptico é pequeno, enquanto o ângulo de dispersão entre a luz emitida por partículas pequenas e o eixo óptico é grande. Esses diferentes ângulos de dispersão

A luz que passa pela lente converge no plano focal para formar anéis com raios diferentes e tonalidades alternadas. Esses anéis com raios diferentes contêm informações sobre o tamanho e o conteúdo das partículas. A distribuição do tamanho das partículas pode ser obtida instalando uma série de fotorreceptores radialmente no plano focal, convertendo os sinais ópticos em sinais elétricos e transmitindo-os para um computador, e então analisando e reconhecendo esses sinais com um software especial.

Como avaliar se o sistema óptico do analisador de tamanho de partículas a laser está normal?

(1) Primeiro observe o fundo, o centro da altura do primeiro anel deve estar dentro da faixa especificada: a altura do segundo anel deve ser significativamente menor que a altura do primeiro anel: depois a altura dos anéis deve ser suave e contínua; Não há flutuação óbvia nos sinais de fundo.

(2) Em segundo lugar, adicione amostra de pó, observe se a resposta do sinal do espectro de energia do instrumento é rápida, espectro de energia contínuo, sem salto de flutuação.

(3) Para o instrumento equipado com um sistema de autoverificação, o sistema de autoverificação detectará automaticamente o estado do instrumento e fornecerá o aviso de operação.

O que é taxa de sombreamento? Qual é a melhor taxa de sombreamento do instrumento de granularidade a laser?

A taxa de sombreamento pode ser definida como a razão entre a seção transversal de sombreamento das partículas no feixe e a área total do feixe, geralmente expressa pela porcentagem da luz espalhada e absorvida pelas partículas na luz total de saída (menos a dispersão de fundo). Portanto, a taxa de sombreamento também é conhecida como concentração óptica. O método de cálculo específico é dividir a diferença entre a intensidade da luz do ponto central do detector após a penetração do laser do meio puro e a intensidade da luz do ponto central do detector após adicionar a amostra pela intensidade da luz, ou seja, taxa de refração = (-) /×100%, geralmente a melhor taxa de sombreamento do analisador de tamanho de partícula a laser está entre 10% e 15%.

A concentração óptica é diferente da concentração percentual de volume (massa) da partícula. O primeiro está relacionado ao tamanho da partícula. Quanto menor for a partícula, maior será a área de superfície específica e mais forte será a capacidade de sombreamento. Portanto, as partículas menores de duas amostras com a mesma concentração de volume apresentarão uma concentração óptica maior no analisador de tamanho de partícula a laser.
