Faixa de medição: 5-3000μm (Personalizável)
É amplamente aplicável a cenários de aplicação de alto nível, como institutos de pesquisa, laboratórios universitários, centros empresariais de P&D e instituições de testes de qualidade.
Descrição do Produto
Winner100D é um analisador exclusivo de imagens de partículas úmidas dinâmicas recém-lançado pela Winner Particle. Ela mede a distribuição do tamanho das partículas e a morfologia na faixa de 5 μm a 3000 μm, em conformidade com a norma internacional ISO/DIS 13322-2. O instrumento pode capturar, armazenar e processar imagens em tempo real de partículas da amostra. Com um volume de amostragem maior e modo estatístico, os resultados da análise são mais representativos e reproduzíveis.
Principais Especificações
| Nome do modelo | Winner100D |
| Padrões de Execução | ISO/DIS-13322-2 |
| Dimensão Externa | Unidade principal: 700mm*300mm*450mm Módulo úmido: 415mm*350mm*380mm |
| Peso líquido | Unidade principal: 15kg Módulo úmido: 15kg |
| Faixa de Medição | 5-3000μm (Personalizável) |
| Erro de Precisão | ≤1,0% (Desvio de D50 na amostra padrão nacional) |
| Erro de Repetibilidade | ≤1,0% (Desvio de D50 na amostra padrão nacional) |
| Método de Alimentação | Sistema de dispersão úmida automática |
| Método de Dispersão | A dispersão integrada de circulação integrada no tanque da amostra, combinada com dispersão ultrassônica e dispersão ultrassônica externa na janela da amostra, forma um sistema duplo de dispersão sincérgica sôngica, que pode melhorar significativamente o efeito de dispersão. |
| Número de partículas analisadas | >100000 pcs/min |
| Módulo de Imagem de Alta Velocidade | Taxa máxima de quadros 120 quadros/S |
| Grupo de Lentes | Lente telecêntrica HD (especificação opcional) |
| Iluminação Óptica | Destaque fonte de luz paralela |
| Tamanho das partículas | Distribuição do tamanho das partículas, valor típico, tamanho máximo das partículas, proporção de uma faixa específica de tamanho de partícula, proporção maior ou menor que um determinado tamanho de partícula. |
| Morfologia do Tamanho das Partículas | Razão de aspecto e distribuição, circularidade e distribuição, imagem de partículas |
| Contagem de partículas | O número de todas as partículas que participam da detecção |
Oferecer parâmetros preposicionais de Esfericidade, circularidade, arredondamento, razão de aspecto, esfericidade e outros parâmetros de morfologia de partículas, além de adicionar software autodesenvolvido para módulos de computação de circularidade (arredondamento) de partículas. A análise da circularidade das partículas em conformidade com os padrões americanos de petróleo e gás: API_RP58. E placas geológicas adequadas para isso, abrasivo, petróleo e gás e outros padrões da indústria.
A combinação de campo amplo, caminho central de luz de alcance amplo e janela de amostragem plana restrita pode melhorar efetivamente a clareza das fotos das amostras de partículas.
1. Mecanismo de gerenciamento de tarefas: de acordo com o gerenciamento de tarefas, garantir que o gerenciamento de dados esteja em bom estado.
2. Aquisição de vídeo: Vídeos e imagens são coletados a qualquer momento para reter os dados de vídeo necessários.
3. Calibração de escala: Por meio da operação de calibração de escala, o tamanho real pode ser correlacionado, de modo que o valor real do tamanho pode ser obtido diretamente na imagem.
4. Modo de processamento em lote de imagens: Com esse modo, ele pode processar enquanto coleta, sem limitação de memória, e obter dados mais precisos ao processar um grande número de imagens.
5. Conjunto de ferramentas para processamento automático de partículas: 12 Ferramentas automáticas de processamento: eliminação automática da adesão de partículas, eliminação automática de pontos diversos, eliminação automática de partículas de fronteira incompletas, preenchimento automático de áreas vazias de partículas, suavização automática das bordas das partículas, etc.

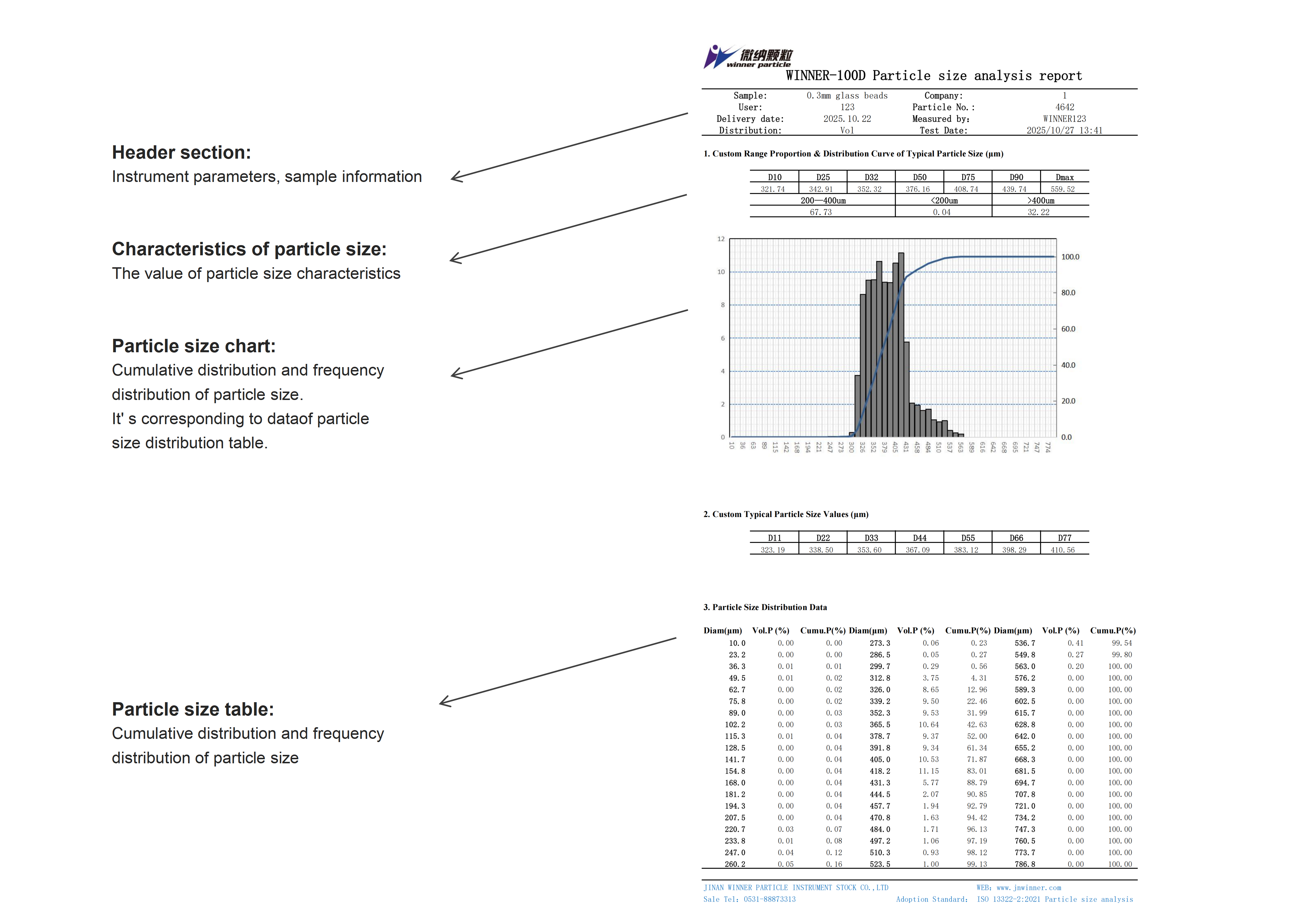

6. Parâmetro de saída de software:
Tamanho das partículas:distribuição do tamanho das partículas, D10, D50, D90, Dmax, tamanho típico de partícula (personalizável); Personalizável: conteúdo intervalado, maior que / menor que o conteúdo, gradação de partículas;

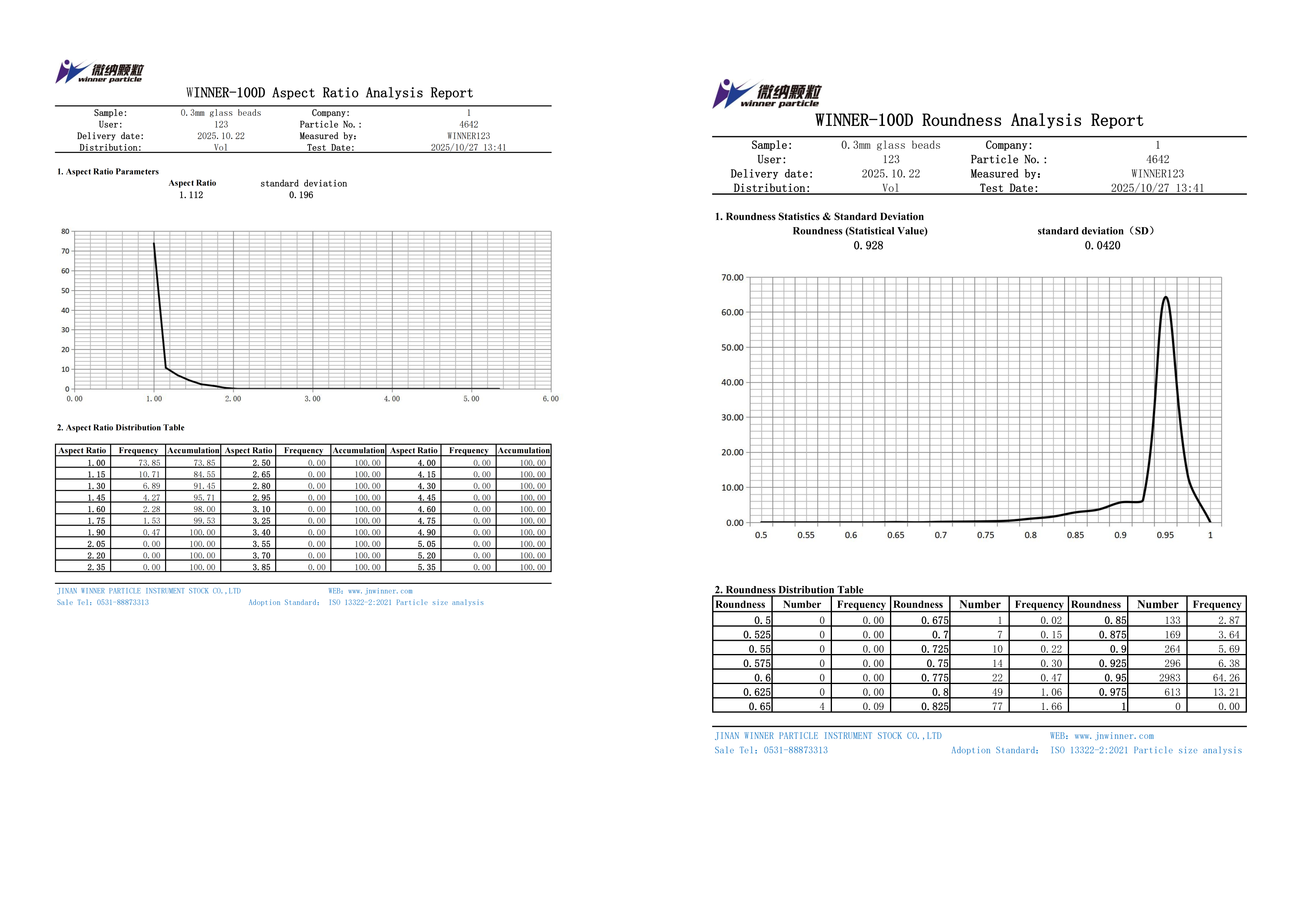

Formato da partícula:Razão de aspecto e distribuição, circularidade e distribuição, imagem de partículas, contagem de partículas
7. Outras funções de software:
Display de cabeçalho personalizado para Logo e informações do operador;
Configuração personalizável e eliminação do tamanho das partículas, circularidade e proporção de aspecto;
Gradação de intervalos e configurações personalizadas de gradação;
Comutação automática de duas lentes, ajuste elétrico de foco;
Detecção de concentração em tempo real e exibição da contagem de partículas na interface de teste;
Controle manual/automático para módulo de circulação;
Função de salvar imagem, etc.
