Analisador de tamanho de partícula de imagem estática Winner 99E

1. Breve introdução:

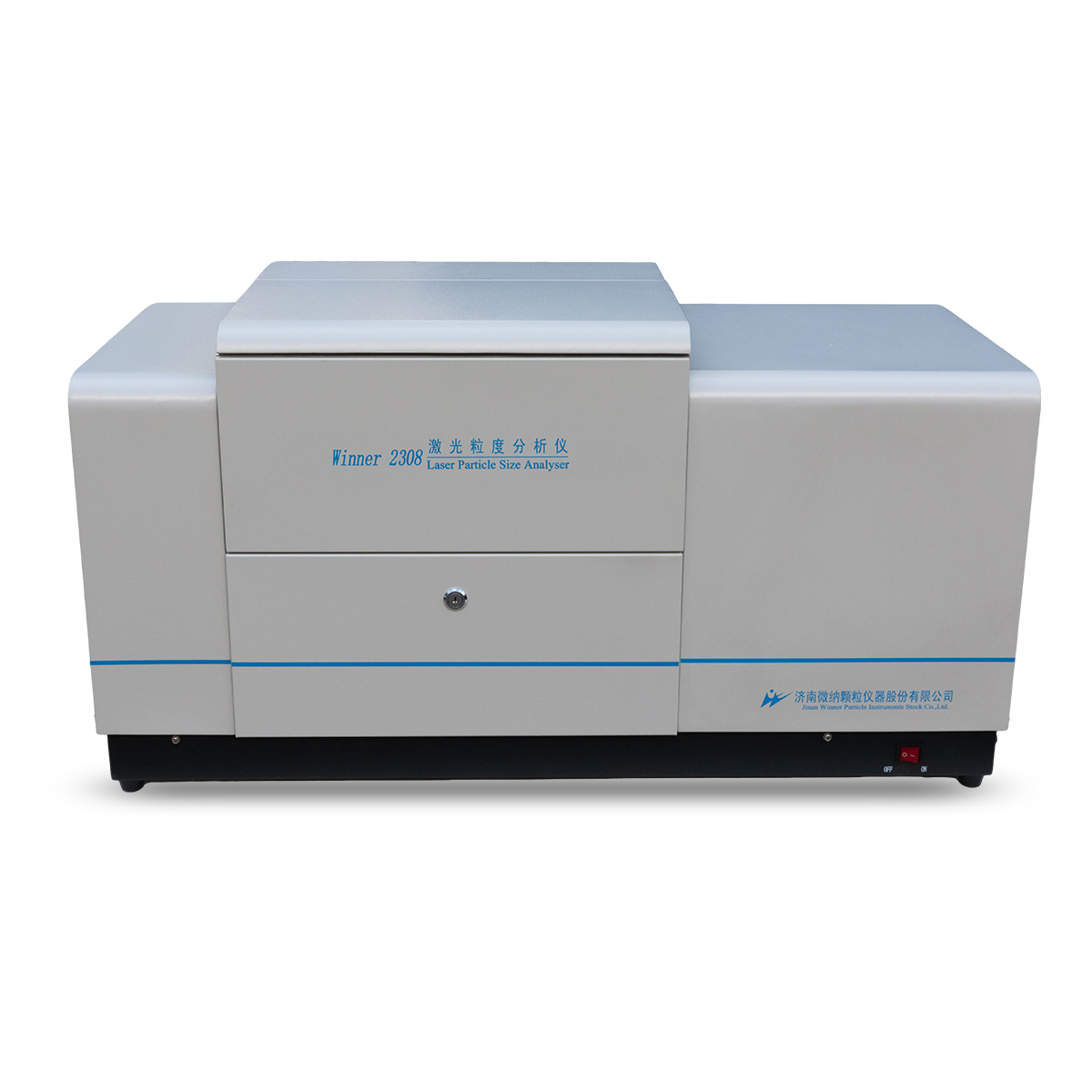

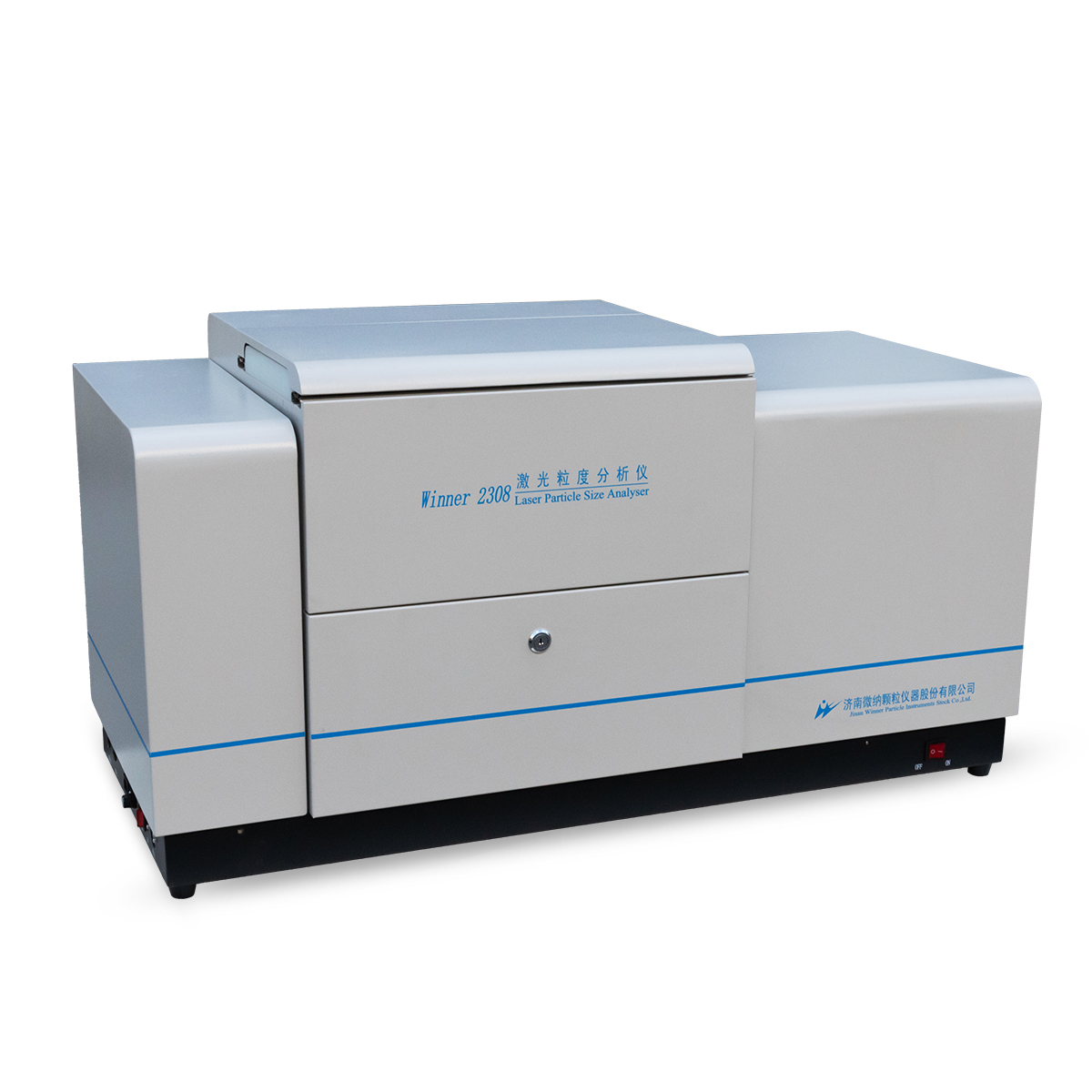

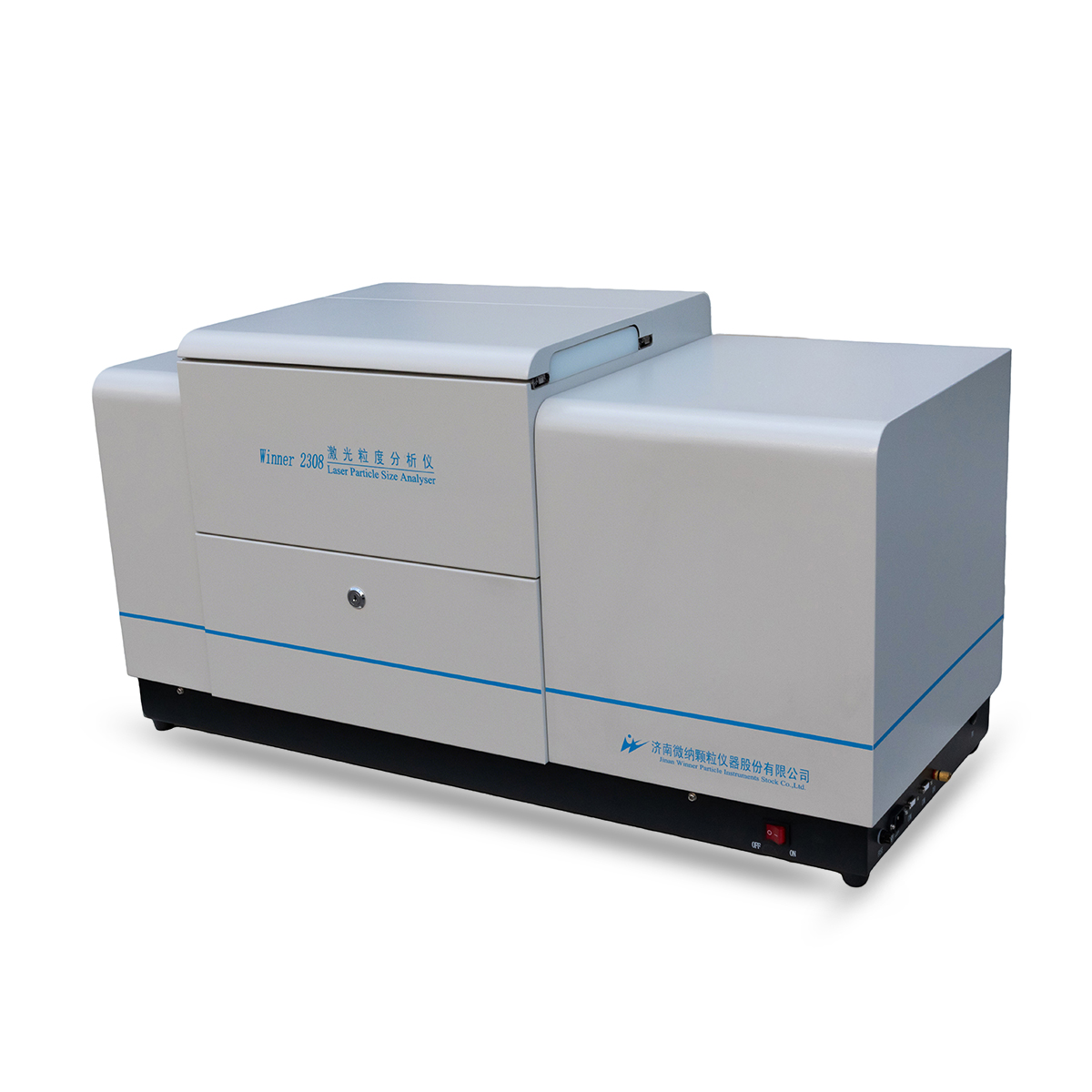

Winner2308A analisador inteligente de tamanho de partícula a laser úmido e seco totalmente automático adota a teoria de difração de laser (difração de Mie e Fraunhofer), o tamanho da medida é de 0,01μm a 2.000μm (seco 0,1μm-2000μm), que oferece análise de tamanho de partícula confiável e repetível para uma ampla gama de aplicações. Ele usa sistemas de detecção espectral múltipla e de feixe duplo e tecnologia de teste de dispersão de luz lateral para melhorar significativamente a precisão e o desempenho do teste. É a escolha anterior para departamentos de controle de qualidade de produção industrial e instituições de pesquisa.

2. Especificações principais:

3. Principais características:

1) Sistema automático de dispersão de amostras úmidas e secas com design integrado

Analisador de tamanho de partícula a laser inteligente Winner2308, que é o primeiro conjunto de analisador de tamanho de partícula a laser integrado teste de dispersão úmida e seca em um na China, resolveu com sucesso o problema de integração de tecnologia seca e úmida, realiza uma chave para alternar, aplica-se para testar toda a distribuição de tamanho de partícula de partículas de 0,01μm-2000μm.

2) Sistema de operação totalmente automático inteligente e modo de operação manual, escolha livremente.

Com modo de operação automático inteligente, para realizar um teste chave, desde que de acordo com a adição imediata da amostra, clique em "teste", todo o processo será concluído automaticamente,

não apenas reduza a carga de trabalho dos testes, mas também elimine a interferência de fatores humanos, para melhorar ainda mais a precisão e a autenticidade dos resultados dos testes.

Método úmido: Uma chave para completar o abastecimento de água, dispersão ultrassônica, circulação, teste, limpeza, registro de dados, análise de dados, salvamento e impressão são concluídos automaticamente, leva apenas 2 minutos.

Método seco: Uma chave para completar a coleta de poeira, fornecimento de ar comprimido, alimentação, teste, processamento de dados e outras operações, leva 1 min.

3) Tecnologia patenteada de sistema de caminho óptico estável e exclusivo

A tecnologia de patente de caminho de transformação de Fourier de luz convergente permite que a luz de dispersão não seja restrita ao limite de abertura da lente, usando o design de caminho óptico de plano espectral duplo, os canais do fotodetector são 127 unidades, o ângulo de detecção máximo é de 145 graus e o ângulo de detecção mínimo é de 0,0155 graus, usando tecnologia patenteada de luz ortogonal de laser duplo, a faixa de medição é efetivamente estendida para 2.000 mícrons. A lente Canon Fourier importada do Japão é usada para garantir a estabilidade e precisão da medição de partículas.

4) Sistema automático de alinhamento de caminho óptico,

A precisão de quatro motores de passo híbridos no sistema automático de componentes ópticos, micro precisão de 0,1um, o instrumento do caminho da luz está sempre no seu melhor para eliminar manualmente no caminho da luz e os problemas e dificuldades, mas também aumenta a precisão e estabilidade dos resultados dos testes.

5) Sistema de dispersão de amostra totalmente integrado.

Sistema automático de dispersão úmida, SOP realiza uma operação chave.

definir agitação mecânica, dispersão ultrassônica e caminho de circulação em um só, garante dispersão e distribuição uniforme de partículas, evita muitos fenômenos ruins, como distribuição desigual de partículas, depósito de partículas grandes por causa do longo tubo do sistema de dispersão externo, e garante a representatividade do resultado do teste.

Para sistema de dispersão a seco, tecnologia patenteada de dispersão de turbulência e efeito de cisalhamento de choque normal, tornam as partículas dispersão suficiente, garantindo um bom teste.

6) Software de análise de tamanho de partículas de instrumento

A tecnologia original de patente de encaixe livre irrestrita coleta dados de dispersão durante o processo de medição, faz com que a análise de partículas não seja restringida por nenhuma função, reflete verdadeiramente a distribuição do tamanho das partículas, o instrumento fornece dados de alta precisão com

Tempo de aquisição de dados de 10Khz.

4. Função de software:

1, Modo de Análise

Distribuição gratuita, distribuição RR, distribuição normal de logaritmo, classificação de número de malha, etc. atendem a diferentes demandas de estatística de tamanho de partícula em diferentes setores.

2, Método Estatístico

Distribuição de Volume, Distribuição de Quantidade

3, Comparação Estatística

Estatística de vários resultados de testes para comparar e analisar

Obtenha a diferença comparando o resultado do teste de diferentes lotes de amostras, amostras antes e depois do processamento e tempos diferentes.

Têm grande significado prático para o controle de qualidade de matérias-primas industriais

4, Análise definida pelo usuário

Descubra a porcentagem de acordo com o tamanho da partícula

Descubra o tamanho das partículas de acordo com a porcentagem

Descubra a porcentagem de acordo com a faixa de tamanho de partícula

Atender demandas de representação de teste de partículas em diferentes indústrias.

5, Relatório de teste

Word, Excel, Foto (Bmp), Texto etc.

6, suporte a vários idiomas

Chinês e inglês (outros estão disponíveis)

7, modo de operação inteligente

Controle automaticamente a entrada, dispersão, teste e análise de água.

Melhor repetibilidade após remover o fator humano

Figura-Winner2308 Esquema do analisador de tamanho de partícula a laser úmido e seco

5. Aplicação:

O analisador de tamanho de partículas a laser Winner2308A é amplamente utilizado em cimento, cerâmica, medicamentos, loções, tintas, corantes, pigmentos, enchimentos, produtos químicos, catalisadores, lama de perfuração, abrasivos, lubrificantes, carvão, sedimentos, poeira, células, bactérias, aditivos alimentares, pesticidas, explosivos, grafite, materiais fotográficos, combustível, tinta, pó metálico e não metálico, carbonato de cálcio, caulim, pasta de carvão e outros materiais em pó.

6. Adote tecnologia de patentes:

● O design da bancada óptica é protegido pela patente No.- ZL 2014 2 0378380.8,

● O sistema de alinhamento de bancada óptico tridimensional é protegido pela patente No.- ZL 2013 2 0835882.4.

● Patente de aplicação do princípio de espalhamento MIE No.- ZL 2013 2 0812021.4.

● A aplicação em cuvete de amostra totalmente selada do analisador de tamanho de partículas secas é protegida pela patente No.- ZL.2011 2 0267646.8.

● A aplicação ortogonal de feixe de laser duplo é protegida pela patente No.-ZL 2007 2 0025702.0

● A aplicação do projeto da bomba de dispersão de pó é protegida pela patente No.-ZL 2007 2 0018648.7

● A instalação de circulação úmida é protegida pela patente No.-ZL2010 2 0593526.2
