Winner2309A Analisador Modular de Tamanho de Partículas a Laser Úmido e Seco de Larga Faixa

Faixa de Medição: Úmido 0,01-3500μm Seco 0,1-3000μm

É amplamente aplicável a cenários de aplicação de alto nível, como institutos de pesquisa, laboratórios universitários, centros empresariais de P&D e instituições de testes de qualidade.

Consulte agora Próximo Produto

Descrição do Produto

Winner2309A é um analisador de tamanho de partículas a laser totalmente automático e inteligente, que adota o princípio internacional de espalhamento MIE mais avançado e o princípio de difração Fraunhofer, que é um modelo integrado de sistemas de dispersão úmida e seca. O sistema de sonda fotoelétrica de alta sensibilidade e alta resolução, junto com o caminho óptico importado da lente Canon, garantem boa precisão e repetibilidade da distribuição do tamanho das partículas. É amplamente utilizado em departamentos de controle de qualidade da produção industrial e em instituições de pesquisa.

Principais Especificações

Geral

Tamanho da Medição

Óptica

Funções de Software

Nome do modelo	Winner2309A
Princípio	Dispersão de Mie e Fraunhofer
Velocidade de Teste	10 segundos mais rápidos
Índice de Refração	Uma ampla gama de índices de refração está disponível; Qualquer índice de refração pode ser inserido.
Frequência de Amostragem	Taxa de aquisição de dados mais rápida de 10kHz
Dimensão Externa	Unidade principal: 870mm340mm380mm Módulo úmido: 415mm280mm335mm Módulo seco: 260mm245mm295mm
Peso líquido	Unidade principal: 32kg Módulo úmido: 15kg Módulo seco: 7kg
Modo de Operação	SOP Modo de operação totalmente automatizado

Faixa de Medição	Úmido: 0,01-3500μm Seco: 0,1-3000μm
Injetor de Amostras	Molhado: WinModule-201 Seco: WinModule-301
Número de canais	116%
Erro de Precisão	Úmido: ≤0,5%; Seco: ≤1,0% (CRM D50)
Erro de Repetibilidade	Úmido: ≤0,5%; Seco: ≤1,0% (CRM D50)
Dispersão	Ultrassônico: Frequência: f=40KHz, Potência: p=60W (Ajuste temporal) Agitação: Velocidade de rotação: 0-3000rpm (Ajustável) Circulação: Fluxo nominal: 1L-8L/min; Potência nominal: 120W Método úmido: Ultrassônico, agitação mecânica e dispersão circular incorporada. Método seco: dispersão turbulenta, introdução automática de amostras, teste com um clique.
Volume do Tanque de Amostras	600ml

Fonte de Luz	Laser principal: Laser de alto desempenho λ=639nm, P>2mW Laser auxiliar: Laser azul λ=405nm, P>2mW
Sistema de Alinhamento de Banco Óptico	Alinhamento automático
Caminho Óptico	Fourier reverso (caminho óptico dobrado)
Segurança a Laser	Classe 1

Padrão de Análise	Distribuição livre, distribuição R-R, distribuição log-normal e modelos estatísticos por categoria.
Comparação estatística	Comparação estatística de múltiplos resultados de testes. Os usuários podem comparar e analisar dados de teste de diferentes lotes de amostras, antes e depois do processamento da amostra, ou em diferentes tempos de processamento, orientando efetivamente o controle da qualidade do produto e dos custos.
Processamento de Dados	O sistema realiza análises estatísticas inteligentes e processamento dos dados de teste, e gera os resultados mais representativos dos testes.
Análise Personalizada	O sistema pode personalizar a saída de qualquer tamanho característico de partícula entre D1 e D100, a porcentagem cumulativa de partículas maiores ou menores que um determinado tamanho de partícula, e a porcentagem acumulada de uma determinada faixa de tamanho de partícula, para atender aos diferentes requisitos de diferentes indústrias para testes e métodos de caracterização do tamanho das partículas.
Produção	Valores típicos de tamanho de partícula, distribuição de tamanho de partículas em intervalo (ou seja, distribuição diferencial) dados e gráficos (histogramas ou curvas), dados e curvas da distribuição cumulativa do tamanho das partículas (ou seja, distribuição integral), etc.
Relatório de Teste	Relatórios de teste podem ser exportados em vários formatos, como Word, Excel, imagem (.bmp), texto (.txt) e PDF, atendendo a diferentes requisitos para visualização de relatórios de teste, reprocessamento de dados e citação de artigos em qualquer situação.
Operação de um clique	Método úmido: Ative o modo de operação automática e complete todas as operações, como entrada de água, remoção de bolhas de ar, dispersão, testes, limpeza e processamento de dados com um único botão. Método seco: Ative o modo de operação automática para completar todas as operações, como coleta de poeira, fornecimento de ar, alimentação, testes e processamento de dados com um único clique.
Idioma	Interface em chinês e inglês. Outras interfaces de idioma podem ser adicionadas conforme as necessidades do usuário.
GMP	Opcional

+ Vantagens

(1) Sistema automático de alinhamento óptico de caminhos

É composto por um motor de passo híbrido quadrifásico preciso, a precisão alcançando o nível de micrônica, criando caminhos ópticos ideais para garantir testes precisos e estáveis.

(2) Módulo de dispersão separado e úmido e seco

O instrumento adota um design modular para dispersão automática seca e úmida. Os clientes podem montá-la livremente de acordo com os requisitos de teste das características da amostra. É simples, conveniente e rápido.

(3) Sistema automático de dispersão de amostras

O design modular de dispersão seca e úmida encurta o pipeline de circulação e previne a precipitação de partículas grandes. Ela não apenas favorece a dispersão uniforme das amostras, mas também reduz os custos de manutenção. E é propício à limpeza e manutenção dos equipamentos.

(4) Software de Instrumentos

A tecnologia única de ajuste livre e sem restrições coleta dados de espalhamento durante o processo de medição e tem a capacidade de analisar automaticamente grupos de partículas multimodais. Não é restrito por nenhuma função. Partículas abaixo de 2um são testadas em 12 graus de tamanho de partícula com resolução física extremamente alta.

(5) Projeto de caminho óptico

Adotando a tecnologia patenteada de Fourier inverso (caminho óptico dobrado), a cepção da luz espalhada de partículas da amostra não é limitada pelo comprimento focal do caminho óptico. A faixa de ângulo de teste é de 0,015 a 145 graus, o que melhora efetivamente a faixa de medição e a resolução do instrumento. O caminho óptico é selado e tem bom desempenho à prova de poeira.

+ Princípio do Teste

Winner2309C Analisador Modular de Tamanho de Partículas Úmidas e Secas de Larga Faixa

+ Aplicação

Pó sólido, suspensão e emulsão. Por exemplo, produtos químicos, materiais magnéticos, medicina, cimento, revestimentos, alimentos, pesticidas, indústria nuclear, eletrônicos, materiais para baterias, papel, metalurgia, cerâmica, materiais de construção, cosméticos, abrasivos, pós metálicos e não metálicos, carbonato de cálcio, talco, caulim, oxidação, alumínio, terras raras, carboneto cimentado, catalisadores, agentes espumantes, materiais refratários, preenchimentos, grafite, pigmentos, etc.

+ Tecnologia de Patentes

(1). O design da bancada óptica é protegido pela patente nº ZL 2014 2 0378380.8.

(2). O sistema de alinhamento de bancada tridimensional óptico é protegido pela patente nº ZL 2013 2 0835882.4.

(3). Patente de aplicação do princípio de espalhamento MIE nº - ZL 2013 2 0812021.4.

(4). O pedido de cuveta de amostra totalmente selada para analisador de partículas secas é protegido pela patente nº - ZL.2011 2 0267646.8.

(5). O pedido de feixe duplo de feixe de laser ortogonal é protegido pela patente nº-ZL 2007 2 0025702.0.

(6). O pedido de projeto da bomba de dispersão de pó é protegido pela patente nº-ZL 2007 2 0018648.7.

(7). A instalação de circulação úmida é protegida pela patente nº-ZL2010 2 0593526.2.

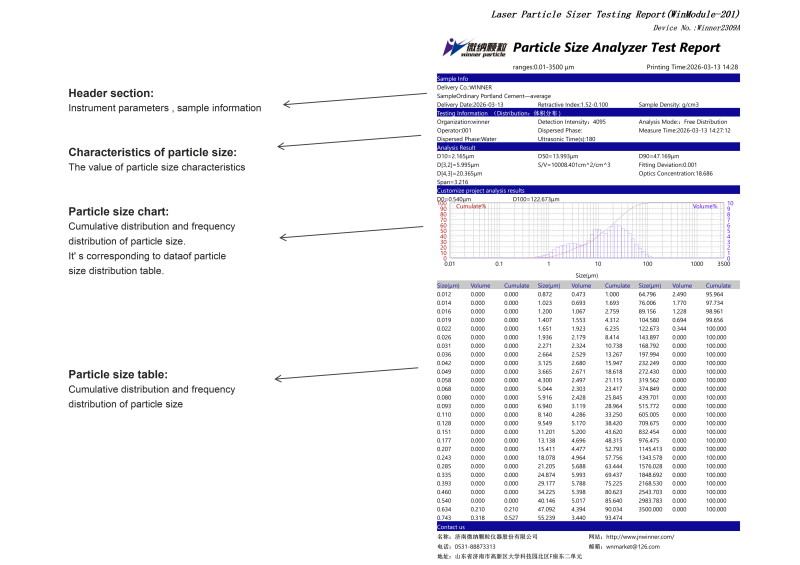

+Relatório de Teste

Winner2309B Analisador Modular de Tamanho de Partículas a Laser Úmido e Seco de Larga Faixa
