Jinan Winner traz analisador de tamanho de partículas on-line para participar do 11º Intercâmbio de novas tecnologias de moagem de cimento nacional e internacional Conferência

Em 25 de abril de 2019, a 11ª Conferência Nacional e Internacional de Intercâmbio de Novas Tecnologias para Moagem de Cimento foi realizada em Wuhan. Jinan Vencedor Particle Instrument Co., Ltd. participou com um Vencedor monitor on-line de tamanho de partículas.

Durante a reunião, o Professor Ren Zhongjing, Presidente da Jinan Vencedor A Particle Instrument Co., Ltd. subiu ao palco para apresentar um relatório intitulado "Aplicação da Tecnologia de Compensação de Dispersão Múltipla na Detecção do Tamanho de Partículas de Cimento".

O processo de moagem de cimento é um processo de efeito físico de ativação química mecânica. O tamanho das partículas de cimento é continuamente moído e reduzido durante a moagem até ser qualificado. Este é um pré-requisito para promover a reação de hidratação das partículas de cimento. No entanto, a maioria das empresas cimenteiras nacionais utiliza um processo de moagem comum para preparar o cimento, o que significa que o clínquer, os materiais mistos e o retardador são misturados em diferentes proporções e transportados para o equipamento de moagem para moê-los até uma finura qualificada. No entanto, geralmente um problema é que o diâmetro da esfera na primeira câmara do moinho é muito pequeno e a capacidade de esmagar o pó grosso do material é insuficiente, resultando em uma grande quantidade de clínquer no cimento, capacidade de moagem insuficiente, aumento dos custos de material, produção reduzida, aumento dos custos de consumo de energia e problemas indesejáveis, como redução dos padrões de desempenho do cimento. Os analisadores de tamanho de partículas a laser medem o tamanho das partículas com base no fenômeno de dispersão da luz. Quando as ondas de luz encontram partículas minúsculas durante a viagem, elas se espalham. Quanto menores forem as partículas, maior será a faixa de distribuição da luz espalhada. Existe uma certa relação quantitativa entre a distribuição da luz espalhada e o tamanho das partículas. Os analisadores de tamanho de partículas a laser geralmente usam o laser como fonte de luz. O feixe de laser é primeiro focado por uma objetiva de microscópio invertida e um filtro pinhole é colocado no foco para filtrar a luz dispersa. A luz que passa pelo orifício é um feixe divergente puro, que se torna luz paralela após passar pela lente colimadora.

A janela da amostra é iluminada por um feixe de laser paralelo. Quando a amostra de partícula a ser medida é enviada para a janela de medição usando o ar como meio de dispersão, a luz do laser será espalhada. A luz espalhada é focada pela lente de Fourier, de modo que a luz com o mesmo ângulo de dispersão seja reunida no mesmo ponto do conjunto de fotodetectores. Portanto, a distribuição do sinal fotoelétrico emitido pelo conjunto de fotodetectores representa a distribuição da intensidade da luz espalhada. O sinal fotoelétrico é amplificado e convertido A/D e enviado ao computador. O computador converte automaticamente a distribuição de intensidade da luz espalhada em uma distribuição de tamanho de partícula.

Os métodos de controle de finura existentes em muitas empresas só podem determinar aproximadamente a proporção das partículas maiores no cimento. Eles não conseguem compreender o tamanho médio das partículas do cimento e a distribuição intervalar de cada tamanho de partícula de forma detalhada e intuitiva, muito menos determinar se há "excesso de pó" no cimento. Fenômeno de moagem ". A área de superfície específica só pode ser usada para avaliar a aspereza e a finura do cimento a partir da área de superfície total das partículas de cimento. Teoricamente, quanto maior a área de superfície específica, o tamanho geral das partículas de cimento diminui e o resíduo de peneira correspondente é relativamente menor. No entanto, no processo de produção real, devido a diferentes tipos de materiais misturados e processos de moagem, o produto de cimento acabado geralmente tem uma área de superfície específica alta e uma grande finura, ou uma área de superfície específica baixa, mas um resíduo de peneira de pequena finura. Portanto, a distribuição específica de diferentes partículas no cimento É impossível fazer julgamentos precisos e fornecer uma base abrangente e precisa para ajustar o desempenho do cimento e a gradação do corpo de moagem do moinho. O método de análise de tamanho de partícula a laser pode determinar com muita precisão a distribuição do conteúdo de partículas de diferentes tamanhos de partícula no cimento e fornece o suporte de dados mais direto para compreender o status do sistema de moagem do moinho e orientar o ajuste da gradação do corpo de moagem e a transformação da tecnologia do processo de moagem, o analisador de tamanho de partícula a laser tornou-se um importante. ferramenta para empresas cimenteiras orientarem o processo de ajuste dos indicadores de qualidade do sistema de moagem de cimento.

A análise de tamanho de partícula a laser é usada na produção de cimento e desempenha um papel orientador na moagem de cimento e no processo de controle de qualidade. Quer se trate do ajuste dos parâmetros do processo, da modificação do interior do moinho, do ajuste da gradação da esfera de aço, etc., ele pode ser efetivamente utilizado na produção, mudando completamente o controle tradicional dos parâmetros de qualidade da moagem de cimento com base apenas na finura e na área de superfície específica. O analisador de tamanho de partículas a laser pode exibir de forma muito intuitiva a faixa de distribuição de diferentes tamanhos de partículas em produtos de cimento acabados, o que é útil para ajustar a gradação das partículas de cimento e controlar de forma estável a qualidade do produto. Em particular, os recursos de subprodutos industriais são mais importantes no processo de produção de cimento, redução de custos e melhoria da eficiência. Teve um papel decisivo.

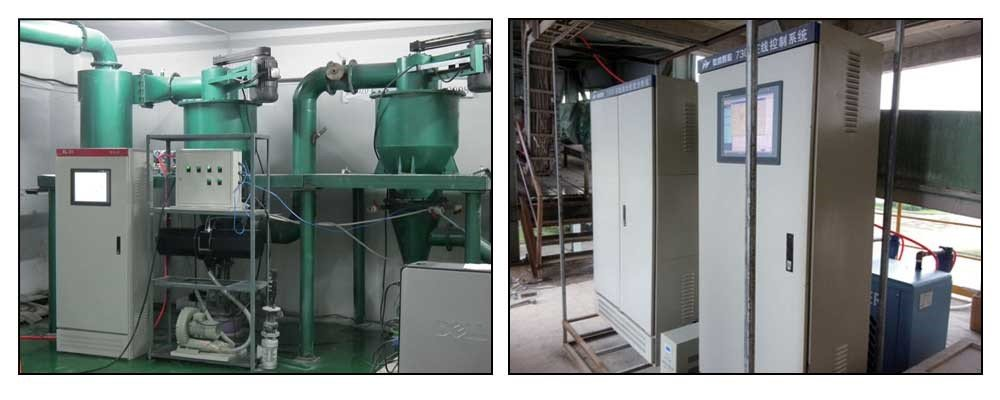

O Vencedor O sistema online de monitoramento de tamanho de partículas a laser é um sistema de análise de tamanho de partículas de pó que pode ser usado em instalações industriais. Cada parâmetro é personalizado de acordo com os requisitos da aplicação do cliente. Este sistema consiste principalmente nas seguintes partes: sistema host, sistema de fornecimento de gás, sistema de amostragem, sistema de dispersão de amostra, sistema de janela de amostra selada, sistema de retorno de material, sistema de gabinete de controle no local, transmissão remota e sistema de exibição.

A principal função deste sistema é monitorar a distribuição do tamanho das partículas fluindo em tempo real e fornecer sinais de controle precisos. O amostrador retira a amostra de pó da tubulação da linha de produção e a transfere para o alimentador através do descarregador. O alimentador envia uniformemente a amostra para a bomba de dispersão de amostra. A amostra de pó dispersa entra no instrumento através da válvula de retrolavagem antibloqueio. A máquina hospedeira envia as amostras de pó testadas de volta à tubulação da linha de produção através da janela de amostra e da bomba de retorno sob a ação do gás protetor. Durante o processo de teste, o host transmite o espectro de dispersão de pó medido para o gabinete de controle local em tempo real. O software de análise granulométrica on-line instalado no tablet PC do gabinete de controle local obtém a distribuição granulométrica da amostra de pó por meio de cálculos de inversão. O gabinete de controle no local Por um lado, os dados de distribuição do tamanho das partículas obtidos são transmitidos ao PC de controle central por meio de comunicação remota. A equipe pode fazer ajustes oportunos na linha de produção com base nos dados de distribuição do tamanho das partículas. Também pode ser transmitido diretamente ao sistema de controle da linha de produção para ajustar diretamente o equipamento na linha de produção para operar de forma otimizada. Localização. O sistema PLC no gabinete de controle local é o centro de controle de todo o sistema. Ele pode controlar a troca de cada componente do sistema, monitorar a operação do sistema em tempo real e fornecer alarmes oportunos para situações anormais.

Visando as dificuldades técnicas nos testes on-line de tamanho de partículas de cimento, uma análise e estudo detalhados foram realizados em combinação com o Vencedor sistema on-line de monitoramento de tamanho de partículas. Após vários anos de uso no local, os resultados mostram que a tecnologia de amostragem on-line, o monitoramento on-line em tempo real do analisador de tamanho de partículas a laser e a tecnologia de comunicação remota atendem aos requisitos do cimento. A demanda por testes on-line de tamanho de partículas proporciona às empresas de cimento um bom controle sobre os padrões de finura do cimento.
